HDI 技术：5G 时代的电路板 “新宠”

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：285发布日期：2025-02-05 02:56【大中小】

HDI主要特征

HDI的主要特征是高密度性。HDI由于存在很多微盲孔/埋盲孔，因此其布线密度相对于通孔板更高，原理在于：

（1）盲孔/埋盲孔可节约布线空间

普通多层板采用通孔来连接不同层，但通孔会占用大量本可以用于布线的空间，反之运用盲孔/埋盲孔来实现不同层间的连接功能，可以腾出空间做更多布线，从而提高布线的密度。

（2）激光钻孔能够缩小孔径

盲孔/埋盲孔多用激光钻孔灼掉树脂介质层，通孔通常用机械打孔的方式制成（激光镭射难以射穿铜面或非常耗时），相比之下激光钻孔的孔径要比机械打孔更细（机械钻孔如果孔径要达到激光钻孔的相同大小，需要非常细的钻头，细钻头易断，成本较高），更节约空间。

因此运用盲孔/埋盲孔越多，密度就越高，也就是说HDI的阶数越高，密度也就越高，Anylayer就是HDI中最高密度的板型。不过值得注意的是，HDI升级到Anylayer之后就无法再通过增加盲孔/埋盲孔来提升布线密度，因此工业制造中在HDI的工艺基础上，通过导入半加成法（mSAP）和载板的工艺来制造更高密度的板材，即类载板（Substrate-likePCB，后简称为SLP），可见HDI是实现高密度布线的重要板材。

高密度互连板主要应用领域

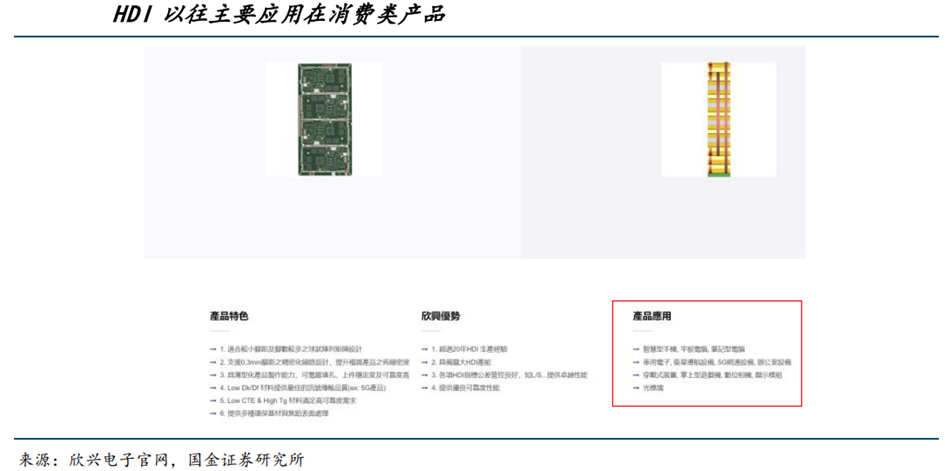

从应用领域角度来看，HDI在数通、汽车、消费电子领域需求持续提升。HDI PCB最初主要应用于航空、军工等高科技领域，但随着技术的普及和成本的下降，逐渐扩展到消费电子、通信设备和汽车电子等领域。其主要优点包括更小的尺寸、更高的元件密度、改进的信号完整性和增强的电气性能。这些特性使得HDI PCB特别适合用于需要轻薄短小设计的电子产品，如智能手机、平板电脑、可穿戴设备以及高性能计算和数据中心设备。

而像AI这类高速通信类产品主要的特点是板载信号量大，以往更多的运用的板型为高多层板，以同样具有高速特点的通信设备和服务/存储设备为例，通信设备运用最多的板型为8-16层高多层板，服务/存储设备运用最多的板型为6层和8-16层高多层板。那么为何运用于消费类电子产品的HDI会引入到高速通信领域呢？关键点主要在于带宽提升和芯片升级两个方面。

HDI板生产工艺

HDI的生产工艺流程复杂且精细，涉及多个关键步骤：
