在科技飞速发展的当下，5G 技术的广泛应用正深刻地改变着各个行业的格局，

印刷电路板（PCB）行业也不例外。作为电子产品的关键组成部分，PCB 在 5G 时代迎来了前所未有的发展机遇，同时也面临着诸多严峻的挑战。

5G 通信对高频、高速信号传输的严苛要求，给 PCB 厂带来了第一道难题。为减少信号在传输过程中的衰减和失真，传统的 FR-4 型材料已无法满足需求，取而代之的是 PTFE 和 HydroCarbon 类等具有低介电常数、低损耗因子的新材料。这不仅要求 PCB 厂迅速调整原材料采购策略，还需投入大量资源进行新材料的工艺适配研究，以确保产品质量。

与此同时，5G 技术的数据传输速率大幅提升，对 PCB 的信号完整性提出了极高的要求。信号对阻抗匹配极为敏感，阻抗公差通常要控制在 ±3% 以内，这对 PCB 厂的设计和制造精度而言，无疑是巨大的挑战。

PCB从工程设计到制程工艺，再到过程控制，每一个环节都必须严格把控，任何细微的偏差都可能导致信号传输出现问题。

随着 5G 传输速率的提高以及高能耗应用的增加，5G 通信终端的发热问题日益突出。

PCB 厂为保证线路板的正常工作和可靠性，需要在散热设计方面下足功夫。一方面，采用高导热的材料，如金属基板、陶瓷基板等；另一方面，设计合理的散热结构，如增加散热孔、安装散热片等，并且在布局设计时充分考虑热量分布与传导，避免局部过热。这一系列的散热措施，无疑增加了 PCB 的设计和制造成本，也对 PCB 厂的技术创新能力提出了考验。

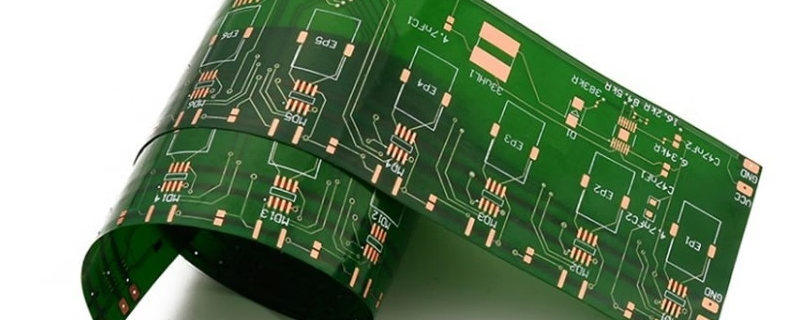

5G 设备功能的不断集成，要求 PCB 具备更高的密度来容纳更多的功能模块和电子组件。以 5G 智能手机为例，为实现多频段、宽带和大容量的要求，同时保持机身轻薄，

线路板需采用先进的 HDI 技术，实现多层线路的紧密连接以及在更小尺寸上完成复杂电路设计。这意味着 PCB 厂需要不断提升自身的制造工艺水平，购置先进的生产设备，以满足市场对高密度 PCB 的需求。
