显微镜下的HDI线路板：电路图案竟比指纹还精细？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：14发布日期：2025-05-16 09:30【大中小】

当你用指尖划过手机屏幕时，可能不会想到——就在机身内部，一块HDI（高密度互连）线路板上的电路走线，比你的指纹纹路还要精细得多！这并非夸张，而是现代电子制造的真实奇迹。今天，就让我们透过显微镜，探秘HDI线路板上那些令人惊叹的"微雕艺术"。

1. 精细度对决：HDI线路 vs 人类指纹

指纹特征：普通人指纹纹宽约300-500微米，纹间距200-400微米。

HDI线路板：高端HDI板线宽/线距可达25微米（0.025毫米）以下——相当于头发丝直径（约80微米）的1/3！

视觉对比：若将HDI线路放大至指纹大小，其复杂程度堪比一座微缩版"立交桥系统"（见下图示意）。

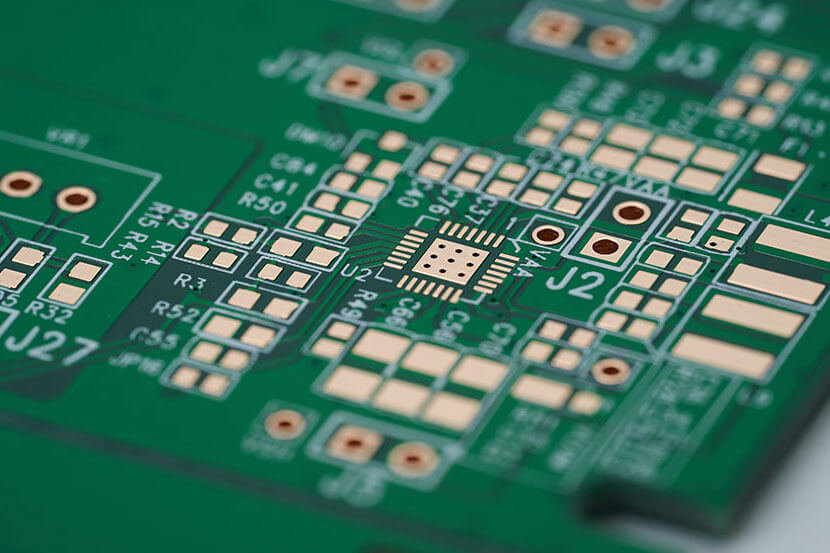

图注：电子显微镜下的HDI线路（左）与指纹放大图（右）对比

2. 为何需要如此极致的精度？

▶ 空间争夺战

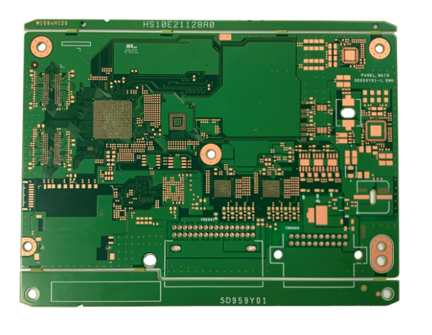

智能手机主板面积可能不到信用卡的1/3，却要容纳：

5G/6G射频模块

多层内存堆叠

亿级晶体管芯片
解决方案：HDI通过微孔（<100μm）、盲埋孔实现立体布线，相当于在"指甲盖"上建起10层立交桥。

▶ 信号高速公路

高频信号（如5G毫米波）对路径极其敏感：

线宽偏差>5% → 信号反射失真

表面粗糙度>1μm → 信号衰减加剧
HDI板工艺：采用半加成法（mSAP），铜箔蚀刻精度控制在±3μm以内。

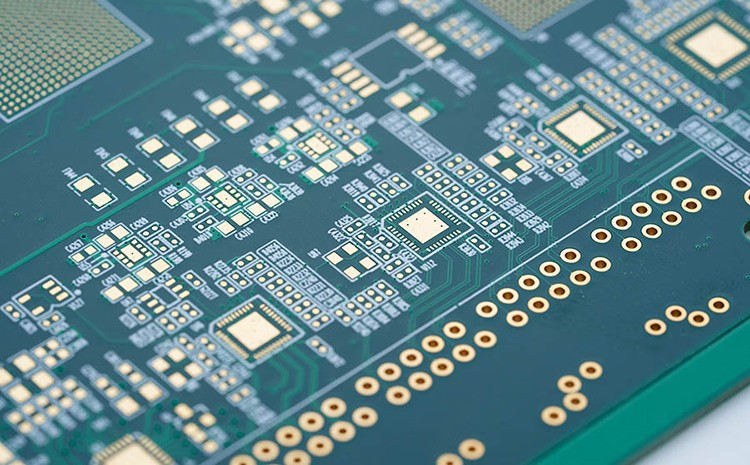

3. 制造这些"电路指纹"的黑科技

① 激光钻孔：给电路板"绣花"

紫外激光孔径：50-75μm（约等于螨虫脚部粗细）

每秒可打300个孔，位置误差<10μm

② 电镀填孔：微观世界的"3D打印"

通过电镀铜填充微孔，空洞率需<5%

技术难点：避免"狗骨效应"（孔口铜层过厚）

③ 层压对齐：比贴膜还精准

10层HDI板叠加总厚度≈1mm

各层对准偏差需<15μm（相当于红细胞直径）

4. 趣味冷知识：HDI的极限挑战

灰尘是头号敌人：1μm的颗粒就可能造成短路，车间洁净度要求高于手术室（ISO 3级）。

热胀冷缩的烦恼：温度变化1℃，10cm长的HDI板会伸缩2-3μm——足以影响高频信号。

"失败品"去哪了？报废的HDI板需特殊处理，因其含金量是金矿石的50倍以上。

HDI PCB精度的艺术，科技的缩影

从乔布斯坚持"电路板必须美观"的偏执，到如今HDI技术推动的折叠屏手机，这些显微镜下的精细线路，正是人类追求极致的小小印证。下次当你滑动手机时，不妨想象一下：指尖之下，有一个比指纹更精妙的微观宇宙正在高效运转。
