盲埋孔的PCB板都叫做HDI线路板吗

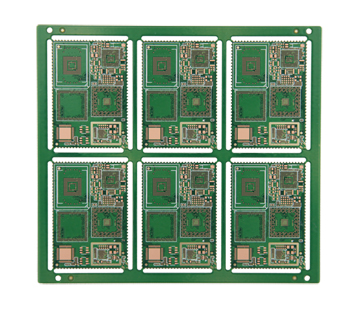

HDI线路板即高密度互联线路板,盲孔电镀再二次压合的板都是HDI板,分一阶、二阶、三阶、四阶、五阶等HDI,如iPhone6的主板就是五阶HDI。
单纯的埋孔不一定是HDI。
HDIPCB一阶和二阶和三阶如何区分
一阶的比较简单,流程和工艺都好控制。
二阶的就开始麻烦了,一个是对位问题,一个打孔和镀铜问题。二阶的设计有多种,一种是各阶错开位置,需要连接次邻层时通过导线在中间层连通,做法相当于2个一阶HDI。
第二种是,两个一阶的孔重叠,通过叠加方式实现二阶,加工也类似两个一阶,但有很多工艺要点要特别控制,也就是上面所提的。
第三种是直接从外层打孔至第3层(或N-2层),工艺与前面有很多不同,打孔的难度也更大。
对于三阶的以二阶类推即是。
HDI板与普通PCB的区别
普通的PCB板材是FR-4为主,其为环氧树脂和电子级玻璃布压合而成的。一般传统的HDI,最外面要用背胶铜箔,因为激光钻孔,无法打通玻璃布,所以一般要用无玻璃纤维的背胶铜箔,但是现在的高能激光钻机已经可以打穿1180玻璃布。这样和普通材料就没有任何区别了。
ps:部分图片来源于网络,如有侵权,请联系我们删除
