盲埋孔线路板厂教你快速解决 PCB 中的盲孔困扰

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：372发布日期：2025-01-17 10:11【大中小】

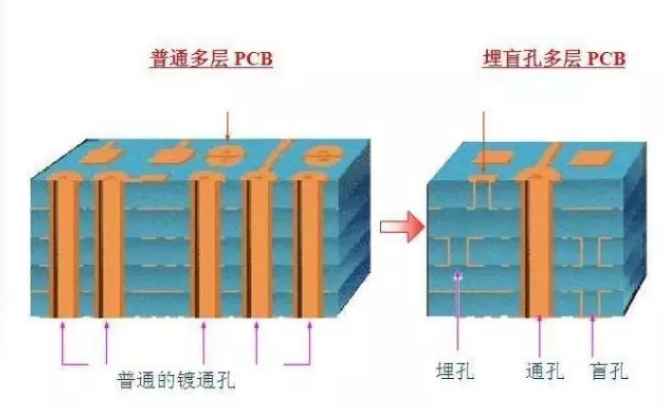

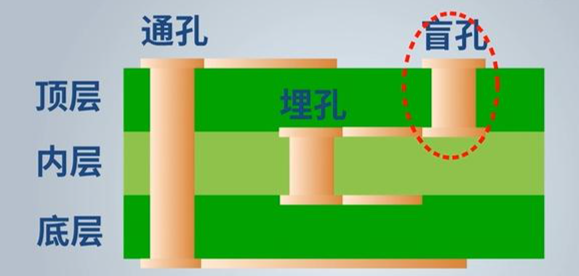

PCB在设计和制造过程中，盲孔是一个常见但又让人头疼的问题。盲孔是一种用于连接电路板不同层的孔，它们只在电路板的一侧可见，而另一侧则被金属覆盖。虽然盲孔可以提高电路板的密度和性能，但如果处理不当，它们也会导致一些问题，例如信号干扰、电路板短路等。

那么，如何快速解决 PCB 中的盲孔问题呢？作为专业的盲埋孔线路板厂，深联电路小编今天为您提供以下几点建议：

一、设计阶段

盲埋孔线路板在 PCB 设计阶段，就应该考虑如何处理盲孔。以下是一些设计建议：

避免使用过多的盲孔：盲孔越多，电路板制造的难度就越大，出现问题的概率也越高。因此，在设计时应尽量减少盲孔的数量。

控制盲孔的直径和深度：盲孔的直径和深度应根据电路板的层数和信号要求来确定。一般来说，直径越小、深度越浅的盲孔，制造难度越低，出现问题的概率也越小。

避免盲孔之间的距离过近：如果盲孔之间的距离过近，可能会导致电路板短路。因此，在设计时应尽量避免这种情况的发生。

选择合适的盲孔类型：盲孔有多种类型，如常规盲孔、埋盲孔、盲通孔等。不同类型的盲孔在制造和使用时可能会出现不同的问题，因此在设计时应根据实际情况选择合适的盲孔类型。

二、制造阶段

盲埋孔PCB在制造阶段，需要严格按照设计要求进行制造，以确保盲孔的质量。以下是一些制造建议：

选择合适的制造工艺：盲孔的制造工艺有多种，如机械钻孔、激光钻孔、等离子体钻孔等。不同的制造工艺可能会对盲孔的质量产生不同的影响，因此在制造时应选择合适的工艺。

控制钻孔的精度：钻孔是制造盲孔的关键步骤，钻孔的精度直接影响盲孔的质量。因此，在钻孔时应使用高精度的钻孔设备，并严格控制钻孔的位置和深度。

清洗和处理盲孔：钻孔后，盲孔中可能会残留一些金属屑和油污等杂质。这些杂质会影响盲孔的导电性和可靠性，因此在制造过程中应进行清洗和处理。

检查盲孔的质量：制造完成后，应对盲孔的质量进行检查，如盲孔的直径、深度、位置等是否符合要求。如果发现问题，应及时进行修复。

三、测试阶段

在 PCB 测试阶段，需要对盲孔进行测试，以确保其质量。以下是一些测试建议：

使用专业的测试设备：测试盲孔的质量需要使用专业的测试设备，如阻抗测试仪、显微镜等。这些设备可以对盲孔的直径、深度、位置等进行精确测量，确保测试结果的准确性。

进行全面的测试：测试盲孔的质量需要进行全面的测试，包括盲孔的导通性、电阻值、电容值等。只有通过全面的测试，才能确保盲孔的质量符合要求。

记录测试结果：测试完成后，应记录测试结果，并进行分析和处理。如果发现问题，应及时进行修复，并重新进行测试。

盲埋孔线路板厂认为快速解决 PCB 中的盲孔问题需要在设计、制造和测试阶段都采取相应的措施。今天的分享就到这里了，希望能够给大家带来帮助。
