智能音响线路板厂讲双层pcb和单层pcb,哪种更适合您的电路设计?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:546发布日期:2023-12-23 09:10【

智能音响线路板厂讲一种电子设备的电路板对性能稳定性有着非常重要的影响。现今市面上常见的电路板有双层pcb和单层pcb,而在实际使用时,如何选择适合的pcb类型,是一件非常重要的事情。本文将对双层pcb和单层pcb两种电路板的优劣势进行比较,以供参考。



成本

成本是制作和生产pcb时最关键的因素之一。双层pcb相对于单层pcb来说,因为加工工艺更加复杂,所以成本较为昂贵。同时,对于小型简单电路来说,双层pcb的成本会更高。相反,单层pcb的成本则更加低廉,并且在简单电路和样品生产等方面更具优势。



双层PCB



结构

双层pcb和单层pcb的结构也有所不同。双层pcb的电路结构需要两个pcb板相叠放,而单层pcb电路结构只需要一层板即可。因此,在电路板厚度和接口布局等方面,双层pcb具有更强的灵活性。尤其是在设计需要更多复杂元件、需要较高设计密度、需要互不干扰的区域等情况时,双层pcb会更加适用。

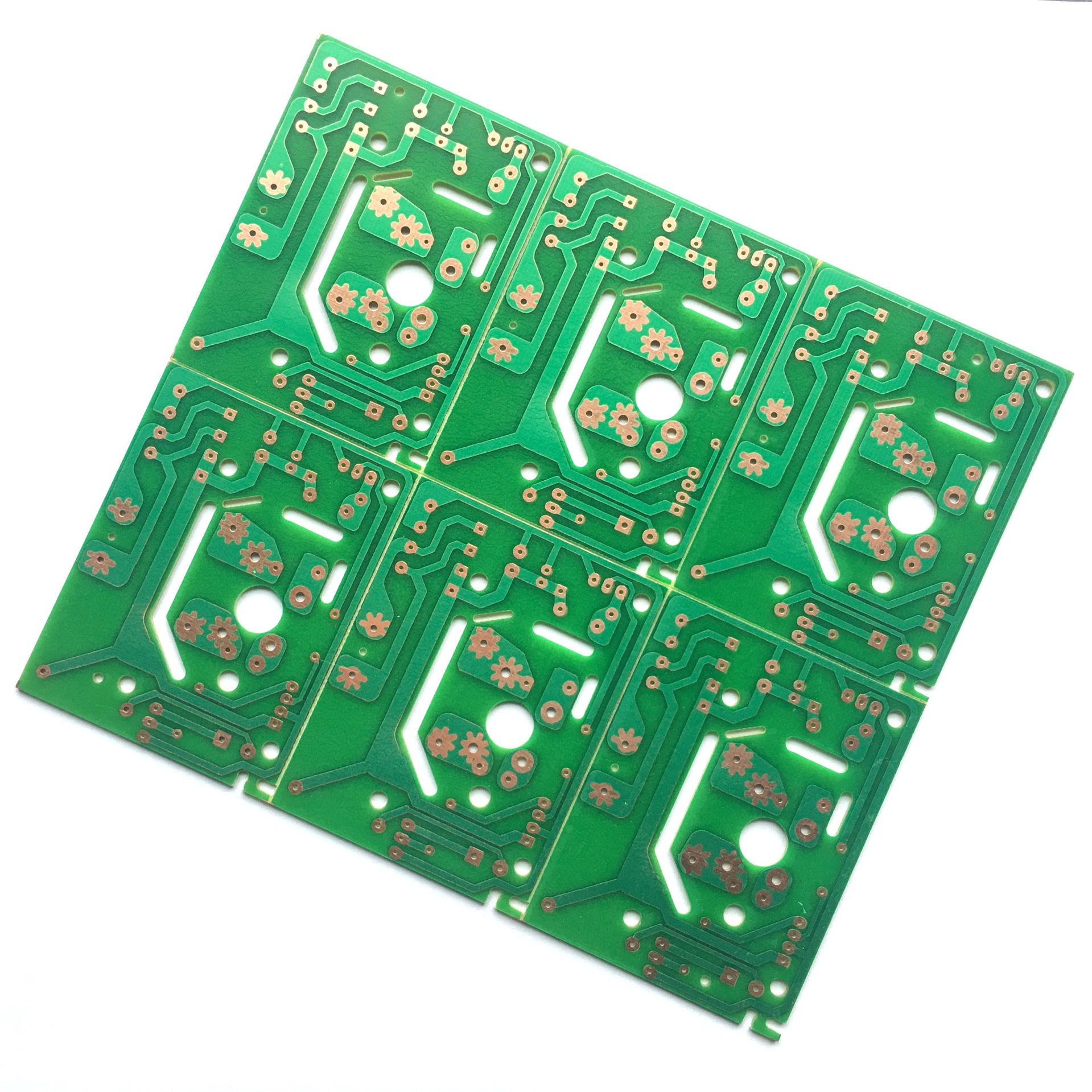

单层PCB



信号完整性

线路板厂讲信号完整性主要是在高速电子器件中考虑到的指标,包括返回损失、交叉耦合等因素,双层pcb相较于单层pcb在信号完整性上更具优势。双层pcb可在板层之间布局分离信号和地线,从而将信号的噪声干扰降至最低,从而实现放大器和信号调节器等设备的正常运行。而相较于双层pcb,单层pcb在信号完整性方面的表现就稍差了。



布线空间

布线空间主要是指电路板的线路与元件之间的空间,是电路板美观和稳定运行所必须考虑到的一个因素。双层pcb相较于单层pcb在布线空间方面更加优异。因为在同一体积的pcb板中,双层pcb可以放更多的电路元件,从而使整个电路板更加稳定和可靠。而在同等尺寸情况下,单层pcb所能够放置的元件数量则有所受限。



HDI厂讲不同的电路设计需求对pcb类型有不同的要求。双层pcb相较于单层pcb在信号完整性和布线空间方面具有更大优势,因此更加适合于复杂电路设计。但是,单层pcb由于较低的成本和灵活性,在简单电路设计中或者为样品生产时具有优异的表现。所以,在选择类型时需综合考虑以上因素,并找到适合自己电路的类型。
