电路板厂大揭秘:主要生产设备与设施
电路板厂是电子产品制造的关键环节,汇聚众多先进设备。从钻孔机精准开孔,到蚀刻设备塑造线路,电镀装置提升性能,再经检测设备严格把关,各设备协同作业,在电路板厂的有序组织下,将原材料逐步转化为高品质、功能多样的电路板,有力推动电子产业的蓬勃发展。
钻孔设备

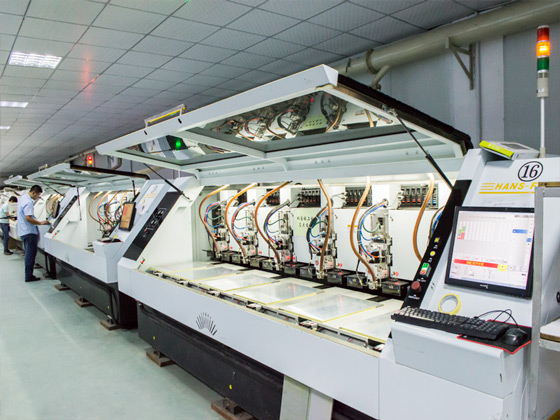

数控钻孔机(CNC Drilling Machine)
这是电路板生产中用于钻孔的关键设备。它通过计算机数控系统精确控制钻头的位置和运动,能够在电路板基材上钻出各种孔径的孔,用于安装元器件的引脚或实现不同层之间的电气连接。其钻孔精度可以达到 ±0.05mm 甚至更高,钻头转速通常在数万转每分钟,根据不同的材料和孔径要求,进给速度也有所不同。例如,在钻小孔径(小于 0.3mm)时,进给速度可能在 10 - 30mm/min,以确保孔壁质量和钻孔位置的准确性。
数控钻孔机的优势在于能够实现高精度、高效率的钻孔作业,并且可以根据预先编程的钻孔图案进行批量生产,广泛应用于单面板、双面板和多层板的钻孔工序。
激光钻孔机(Laser Drilling Machine)
主要用于对高精度、高密度电路板的微孔加工。它利用高能量密度的激光束瞬间熔化或气化材料,钻出非常微小的孔。激光钻孔的孔径可以小至几十微米,而且能够实现非常高的孔密度,适合用于制造高密度互连(HDI)电路板。例如,在手机主板等对空间和电气性能要求极高的电路板生产中,激光钻孔可以在不影响电路板机械强度的情况下,增加层间连接的密度。
不过,激光钻孔机设备成本较高,并且在钻孔过程中需要精确控制激光的能量、脉冲频率等参数,以确保孔的质量和精度。
电路板蚀刻设备
蚀刻生产线(Etching Production Line)
蚀刻是将电路板上不需要的铜箔去除,形成设计好的线路图案的过程。蚀刻生产线通常包括蚀刻槽、清洗槽、干燥装置等部分。蚀刻槽内装有蚀刻液,常用的蚀刻液是氯化铜(CuCl₂)或氯化铁(FeCl₃)溶液。在蚀刻过程中,通过化学反应将裸露的铜箔溶解,而有抗蚀层保护的铜箔则保留下来形成线路。
蚀刻生产线可以实现连续的蚀刻作业,提高生产效率。同时,为了保证蚀刻质量,需要精确控制蚀刻液的浓度、温度、蚀刻时间等参数。例如,蚀刻液温度一般控制在 40 - 50℃,蚀刻时间根据铜箔厚度和线路密度等因素而定,通常在 1 - 5 分钟左右。
喷淋蚀刻机(Spray Etching Machine)
这种设备通过喷头将蚀刻液以喷淋的方式均匀地喷洒在电路板表面,相比传统的浸泡式蚀刻,能够更有效地去除铜箔,并且可以减少蚀刻液的用量。喷淋蚀刻机还可以通过调整喷头的角度、压力和喷淋模式,适应不同形状和尺寸的电路板蚀刻需求。
它在生产精细线路的电路板时优势明显,能够更好地控制蚀刻的均匀性,减少侧蚀现象,提高线路的精度和质量。
电镀设备
电镀生产线(Electroplating Production Line)
电镀设备用于在电路板表面镀上一层金属,如铜、锡、金等,以增强电路板的导电性、可焊性和耐腐蚀性。电镀生产线主要由镀槽、整流器、阳极和阴极装置、过滤系统、搅拌装置等组成。例如,在镀铜过程中,电路板作为阴极,铜阳极在直流电的作用下,铜离子在电路板表面沉积,形成均匀的铜镀层。
为了确保电镀质量,需要严格控制电镀液的成分、温度、电流密度和电镀时间等参数。不同的金属电镀有不同的要求,如镀锡时,电镀液一般是硫酸亚锡(SnSO₄)溶液,温度控制在 10 - 30℃,电流密度在 1 - 3A/dm² 左右,电镀时间根据所需锡层厚度而定,通常在 10 - 30 分钟。
脉冲电镀机(Pulse Electroplating Machine)
脉冲电镀是一种新型的电镀技术,它通过周期性地改变电镀电流的大小和方向,使金属离子在电路板表面的沉积更加均匀,能够有效改善镀层的质量。脉冲电镀机可以精确控制脉冲的频率、占空比和峰值电流等参数,适合用于对镀层质量要求较高的电路板生产,如在镀硬金用于电子元器件的引脚时,能够获得更加致密、均匀的金镀层,提高引脚的耐磨性和导电性。
压合设备
真空压合机(Vacuum Laminating Machine)
在多层电路板的制造中,需要将内层芯板和半固化片通过压合工艺结合在一起。真空压合机通过在真空环境下施加高温和高压,使半固化片熔化并填充内层芯板之间的空隙,然后固化形成一个整体的多层电路板。真空环境可以排除层间的空气和挥发物,减少层间气泡和空洞的形成,提高多层电路板的结合强度和电气性能。
压合过程中的温度、压力和时间是关键参数,一般温度在 180 - 220℃,压力在 200 - 400psi,压合时间根据电路板的层数和厚度等因素在 1 - 3 小时左右。
多层板压合生产线(Multilayer Board Laminating Production Line)
这是一种集成化的压合设备系统,包括多个压合单元、加热装置、冷却装置和传送装置等。它可以实现多层电路板的连续压合生产,提高生产效率。在生产过程中,能够精确控制每一层电路板的温度曲线和压力分布,确保各层之间的结合质量均匀一致。
线路板检测设备
光学检测设备(Automated Optical Inspection,AOI)
AOI 设备利用光学成像原理,对电路板的表面进行高速扫描和图像采集,然后通过图像分析软件检测线路、焊盘、元器件等是否存在缺陷,如短路、开路、缺件、极性错误等。它可以在生产过程中对电路板进行实时检测,及时发现并纠正问题,减少废品率。
AOI 设备的检测精度可以达到微米级别,能够检测出非常微小的线路缺陷。并且它可以根据不同的电路板设计和检测标准进行编程,适应各种类型电路板的检测需求。
飞针测试仪(Flying Probe Tester)
飞针测试仪主要用于检测电路板的电气连通性。它通过移动的测试探针与电路板上的测试点接触,向电路板施加测试信号,然后检测信号的反馈情况,判断线路是否导通。飞针测试仪不需要制作专门的测试夹具,能够快速地对电路板进行测试,尤其适合小批量、多品种的电路板生产。
它的测试精度高,可以检测出微小的开路或短路故障,并且能够根据电路板的复杂程度和测试要求,灵活地调整测试点和测试程序。
X 射线检测仪(X - Ray Inspection Machine)
X 射线检测仪用于检测电路板内部的结构和缺陷,特别是对于多层电路板中层间的连接情况,如盲孔、埋孔的质量,以及元器件内部的焊点质量等。它通过发射 X 射线穿透电路板,然后根据不同材料对 X 射线吸收程度的差异,生成内部结构的图像。
这种设备能够检测到隐藏在电路板内部的缺陷,如内层线路的短路、空洞、元器件引脚与焊盘之间的虚焊等,为保证电路板的质量提供了重要的检测手段。
其他设备与设施
印刷设备(Printing Equipment)
包括丝网印刷机、数字印刷机等,用于在电路板表面印刷抗蚀剂、字符、标记等。丝网印刷机是传统的印刷设备,通过丝网版将油墨或抗蚀剂转移到电路板上,适合大面积、图案简单的印刷作业。数字印刷机则可以根据计算机设计的图案进行精确的印刷,能够实现高精度、高分辨率的印刷,适用于复杂图案和小批量生产。
PCB切割设备(Cutting Equipment)
如数控铣床、切割机等,用于将大面积的电路板切割成单个的电路板成品。数控铣床可以根据预先编程的切割路径,精确地切割电路板,并且可以加工各种复杂的形状。切割机则通过高速旋转的切割刀具进行切割,适合直线切割和批量切割作业。
厂房与车间设施(Factory Buildings and Workshop Facilities)
电路板厂的厂房需要具备良好的通风系统,以排除生产过程中产生的废气,如蚀刻过程中的酸性气体、电镀过程中的金属蒸汽等。同时,车间内需要有完善的温度和湿度控制设施,因为电路板生产对环境的温湿度比较敏感,例如,在光刻和电镀等工序中,稳定的温湿度有助于保证产品质量。此外,还需要有良好的物流设施,包括原材料仓库、成品仓库、物料搬运设备等,以确保生产的顺利进行。
