【电池电路板厂分析】AI服务器中到底需要多少PCB?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:633发布日期:2023-04-27 10:51【

  电池电路板厂小编旨在通过拆解服务器PCB构成的过程让读者了解一台服务器内部真实的情况,希望读者能够对服务器中所用PCB情况有更为直观的了解,从而把握未来升级过程中真正的价值所在。

  AI服务器PCB价值量是普通服务器的价值量的5~6倍,随着AI大模型和应用的落地,市场对AI服务器的需求日益增加,市场扩容在即。以英伟达DGX A100为例,15321元单机价值量中7670元来自载板、7651元来自PCB板。


  DGX A100外形类似于常见的家用主机,通过对部件构成进行深度分解,DGX A100大体上可以分为五个硬件板块:


①、风扇模组,从前部(Front)入手,首先看到的是风扇模组板块,DGX A100的风扇模组由8个风扇组成,这一搭配与传统服务器8U规格的基本一致;


②、硬盘,前部风扇模组板块的下方摆放了硬盘和前控制台板(控制与外接设备的信号传输),DGX A100配备了8个3.84TB的硬盘,合计内部存储30TB;


③、GPU板组(GPU Board Tray),后部(Rear)是整个AI服务器的关键组件组装区域,最核心的板块就是GPU板组,这也是AI服务器区别与普通服务器的关键,从DGX A100的架构来看,GPU板组主要包含GPU组件、模组板、NVSwitch三块,这三块都会涉及到不同类型的PCB产品;


④、CPU母板组(CPU Motherboard Tray),这一部分是所有服务器的核心部件(包括普通服务器和AI服务器),其中包含CPU母板、系统内存、网卡、PCIE Switch等部件,CPU母板、系统内存、网卡是主要涉及到PCB用量的部分;


⑤、电源模组,DGX A100后部的下方还配有6组电源,电源内部会涉及到厚铜PCB板的使用。


  从功能性的角度,AI服务器的PCB价值量计算可以归纳为三个部分,其一是AI服务器最为核心的GPU板组,其二是所有服务器都必备的CPU母板组,最后是风扇、硬盘、电源板块等配件组。本文将基于这三大部分逐一分解。


  从DGX A100看:顶级AI服务器单机PCB≈1.5万是怎么来的。以DGX A100为例,按功能性将PCB的分布分为三个部分,即GPU板组、CPU母板组和配件:①GPU板组,单机PCB面积达到0.624平方米,对应PCB单机价值量为12250元;②CPU母板组,对应PCB用量面积合计为0.662平方米,单机价值量约为2845元;③配件,对应PCB板用量面积约为0.188平方米,单价价值量合计约为226元。


  综合来看,估测DGX A100整机PCB用量面积为1.474平方米,单机价值量为15321元,其中GPU板组、CPU母板组、配件的PCB价值量占比分别为80%、19%、1%;从板级的分类来看,载板级别单机价值量为7670元、占比达到50.1%,PCB板级单机价值量为7651元、占比为49.9%。

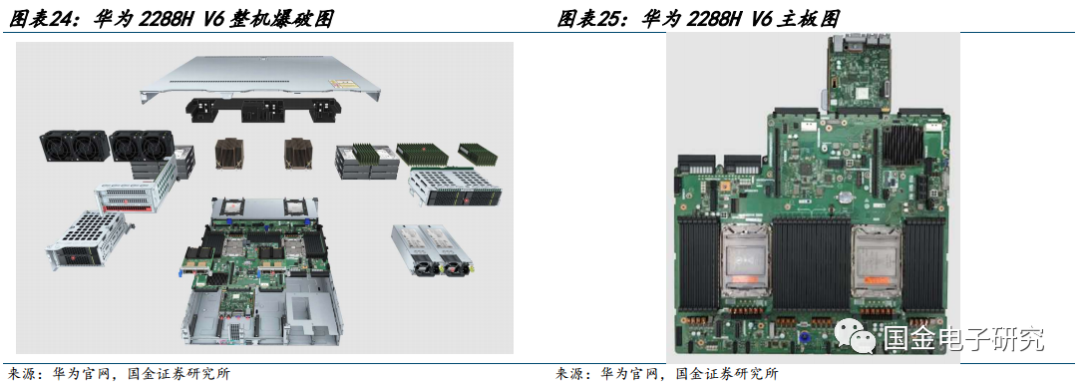

  普通服务器vsA100:普通单机2425元,95%的价值增量贡献来自GPU板组。选取市面上较为先进的2U普通服务器华为2288H V6(双路服务器,PCIE 4.0)为普通服务器代表,通过拆解分析,估测普通服务器的PCB用量面积为0.630平方米,单机价值量为2425元。

  对比普通服务器和以DGX A100为代表的AI服务器,AI服务器所用PCB单机价值量相对普通服务器提升532%,增量贡献主要来自算力需求(贡献增量的95%)和集中度提升(贡献增量的5%),其中载板级的单机价值量提升490%,PCB板级的单机价值量提升580%。



  DGX A100和新款DGX H100对比:H100单机1.95万元,83%的价值增量贡献来自GPU板组。估测DGX H100服务器的PCB用量面积为1.428平方米,单机价值量为19520元,其中GPU板组单机价值量达到1.57万元、占比达到81%,CPU母板组单机价值量为3554元、占比为18%,其他配件单机价值量226元、占比为1%;从板级的分类来看,载板级别单机价值量为10140元、占比达到51.9%,PCB板级单机价值量为9380元、占比为48.1%。对比DGX A100和DGX H100,平台升级将使得PCB单机价值量提升27%,增量贡献83%来自GPU板组、17%来自CPU母板组,其中载板级的单机价值量提升32%,PCB板级的单机价值量提升23%。
三款服务器对比,PCB价值量到底如何提升

  综上所述,AI服务器相对普通服务器的PCB单机价值量增幅为532%,其中载板级别增幅490%、PCB板级别增幅580%,PCB板级增幅较大的原因在于普通服务器的PCB的价值量低于载板级产品;再者,AI服务器升级过程中,载板级别增幅为32%、PCB板级别产品增幅为23%,可以想见AI服务器升级中与GPU相关度越高则增值幅度越大。


  AI服务器PCB存在三种供应关系。
①GPU板组,均由GPU设计厂商全权设计,对应的PCB板的供应关系决定权也就由GPU设计厂决定。
②CPU板组,遵循既有的服务器厂商供应链关系,即CPU载板由CPU设计厂决定,CPU模板和整套系统所需的拓展卡板由终端客户决定,而其他带芯片的PCB板大部分的场景是客户向功能件厂商提出设计需求,然后由功能件厂商自行决定PCB的采购。
③配件,配件通常是客户直接购买模组厂成熟的产品,部分场景是客户会向配件模组厂商提出一定的设计需求,但不影响模组厂商对PCB采购的决定权。

ps:部分图片来源于网络,如有侵权,请联系我们删除
