深联电路板厂化学镀铜线故障的排除讲解

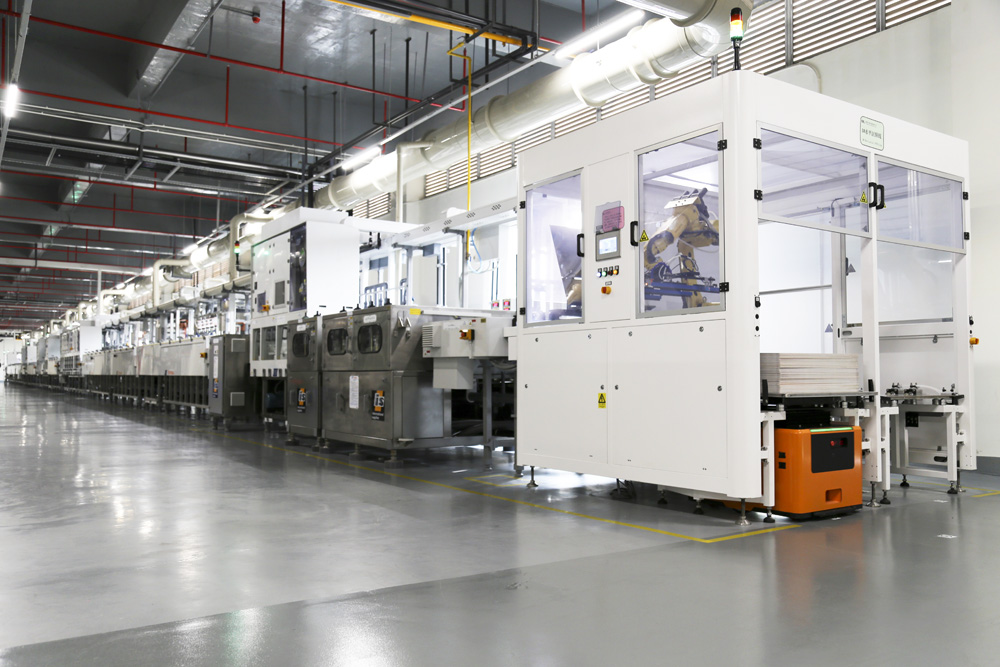

虽然在电镀工厂里总是严格地加强安全措施,但对于凹蚀还要求做一些专门的考虑。深圳深联电路板厂在进行凹蚀以后,通过化学镀铜线进行常规的处理。下面我们来了解了解化学镀铜线的相关小知识。
下面的材料作为一种指南,介绍如何排除化学镀铜线出现的问题,和我们深联电路板厂一起来了解下。
空洞 孔内未淀积上铜称之为空洞,空洞可能发生在加工板的一个孔中,或所有的孔中。产生空洞的原因是多方面的,并且是变化的。其原因可能不在化学镀铜线的本身而在于没有完全最后烘干,或存放在有腐蚀作用的气氛中,从而造成淀积铜的表面的氧化。留在孔内的气泡会引起局部空洞,因为在化学镀铜中,铜还原时产生氢气,这是很普遍的现象。用改进上挂具方法及进行搅拌这两种联合措施,可使问题得到解决。
化学镀铜浴的分解 化学镀铜浴的分解,有时被认为是“触发”作用,它是从化学镀铜浴内快速镀出铜构成的。其本质上是因铜的还原反应失去控制,一旦开始就难以停止。其最终结果是镀槽上都镀上了铜;这是一种浪费现象,因为除了造成生产中断及停工损失外,不得不更换昂贵的溶液。因配方的错误而引起的镀铜液的触发分解是很少见的。而主要的因素则是由于过程的控制不当,工艺问题与维护不佳引起的。将过多的活化剂带入镀液内,是引起触发分解的最可能原因。而冲洗不当与不良的挂具是带入活化剂的最大原因。
铜与铜结合力缺陷 铜箔表面与化学淀积层之间结合力的不足,在许多情况下,一般要到最后的电镀完成后才能被发现。如果这种情况是确实的话,若要使确实得到纠正,则结合力不好的部位应隔离出来。有化学镀铜层的表面,会在15到30秒内变黑,这种颜色的改变,是来自活化残留的钯所引起的。如果两个表面都变成黑色,则黑色较深的镀层,通常是具有镀铜层的表面。
以上你都明白了吗?下面评论区告诉电路板厂小编吧!
