盲埋孔是一种重要的电子设备部件，主要用于实现PCB板内部的电连接。由盲埋孔线路板厂落地生产，辅助众多高科技产品的研发和生产。通过这篇文章，大家可以有更全面的了解关于盲埋孔线路板及其对于现代科技工业的重要性。

一、盲埋孔线路板的基本概念

盲埋孔线路板是一种特殊的印刷电路板。其中盲孔是只在电路板外层和内层间连接、不穿透整个板的孔，一端连外层线路，另一端连内层线路，能缩短信号传输路径、减少延迟，对高速和高频电路意义重大。埋孔则是完全处于电路板内部，连接内层与内层线路，从外层看不到，可在不影响外层线路布局的情况下，增加内层连接密度，更灵活地利用内部空间。

盲埋孔线路板有诸多优势。一是具备高密度布线能力，盲孔和埋孔能高效连接不同层面，可在单位面积上布置更多线路和元件，满足小型化电子产品需求。二是信号完整性好，通过缩短传输路径，减少信号反射和串扰，保障高速信号传输下电路性能。三是设计灵活性高，可分层设计电路，再通过盲孔和埋孔有机连接各层，便于复杂电路设计的管理和优化。

二、盲埋孔线路板的常见生产工艺

盲埋孔线路板厂的生产工艺主要有以下几种：序列法、并行法和光致电导法。这三种工艺分别适用于不同的生产条件和需求，各自有其优点和缺点。

序列法是最常见的制孔方法，它采用先打孔、再金属化的步骤，最适合批量生产。而并行法则是将打孔和金属化同步进行，适合需要短周期、高效率的生产。光致电导法则是利用光敏电阻材料上的光致电导效应，生成孔洞。这种方法适合制造精细规格的盲埋孔线路板，但工艺难度较高。

三、盲埋孔线路板的应用领域

通信领域：

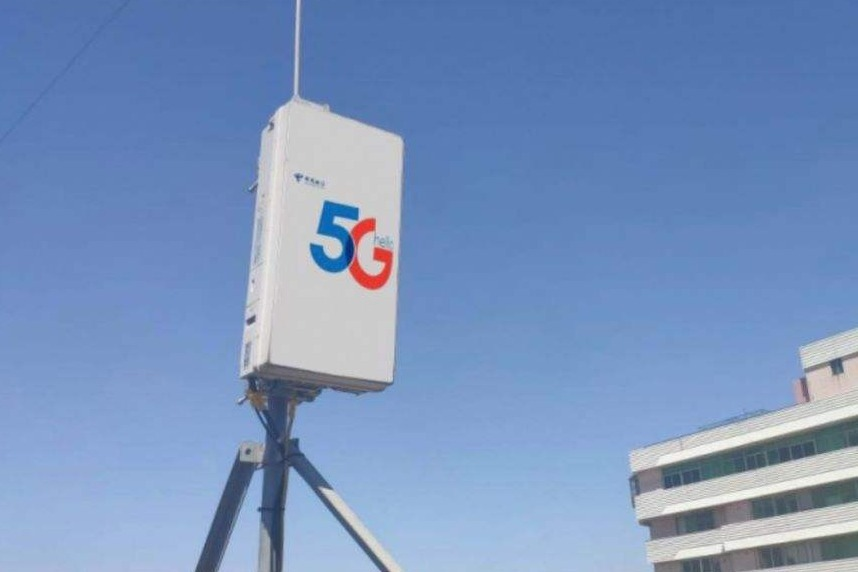

5G 基站：5G 通信对信号传输的速度、带宽和稳定性要求极高。盲埋孔线路板可以实现基站内部各电子元件之间的高密度、高速连接，确保信号的高效传输和处理。例如，在基站的射频模块、基带处理单元等关键部件中，盲埋孔线路板能够将不同功能的芯片、放大器、滤波器等元件紧密连接在一起，减少信号传输的损耗和延迟，提高基站的整体性能。

智能手机：现代智能手机追求轻薄化、高性能和多功能。盲埋孔线路板可以在有限的手机空间内实现复杂的电路布局，连接手机的处理器、内存、摄像头、显示屏等各种组件，使手机具备更强的处理能力、更高的像素和更流畅的显示效果。同时，盲埋孔技术还能减少信号干扰，提高手机的通信质量和稳定性。

卫星通信：卫星通信设备需要在恶劣的太空环境下稳定工作，对电子设备的可靠性和性能要求极为严格。盲埋孔线路板能够满足卫星通信设备对电路高密度集成、高信号完整性和高可靠性的要求，用于卫星通信系统的收发器、信号处理器、电源管理等关键部件，确保卫星与地面站之间的稳定通信。

航空航天领域：

航天器：航天器内部的电子设备需要承受极端的温度、振动、辐射等环境条件，同时还要求尽可能减轻重量和体积。盲埋孔线路板的高密度布线和高可靠性特点，使其成为航天器电子系统的理想选择。例如，在卫星、飞船、空间站等航天器的控制系统、通信系统、导航系统等关键部位，盲埋孔线路板可以实现电子元件的紧密连接和高效通信，保证航天器的正常运行和安全。

航空电子设备：飞机上的航空电子设备，如飞行控制系统、导航系统、通信系统、雷达系统等，对电路板的性能和可靠性要求非常高。盲埋孔线路板可以在有限的空间内实现复杂的电路设计，提高电子设备的集成度和性能，同时还能减轻设备的重量，降低飞机的能耗。此外，盲埋孔线路板的抗振动、抗冲击能力也能够满足航空电子设备在飞行过程中的使用要求。

医疗领域：

医疗成像设备：像 CT 机、核磁共振仪、超声诊断仪等医疗成像设备，需要处理大量的图像数据和复杂的信号。盲埋孔线路板可以为这些设备提供高速的数据传输和稳定的信号处理能力，确保图像的清晰度和准确性。例如，在 CT 机的探测器模块、数据采集系统和图像处理系统中，盲埋孔线路板能够实现高速数据传输和低噪声信号处理，提高 CT 机的成像质量和诊断准确性。
