手机摄像头线路板之模组全解析：了解模组构成和每个部件的作用

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：1156发布日期：2024-10-26 09:53【大中小】

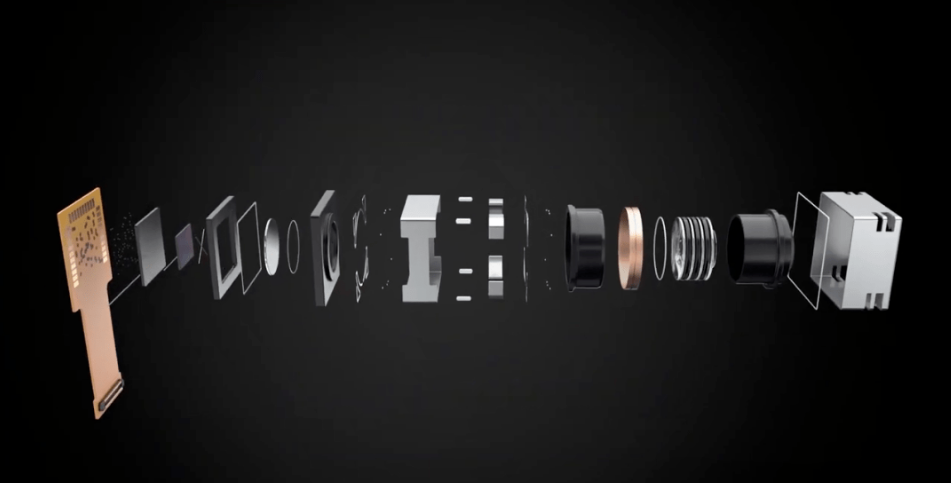

摄像头模组，英文名Camera Compact Module，简称CCM，是影像捕捉至关重要的电子器件，智能手机、智能汽车、机器人等智能终端通过摄像头模组完成光学成像，实现拍照摄影、信息捕捉与分析、视觉交互等功能。简单来说，是一种将物体的光信号转换为可以读取和储存的数字信号的一种器件，主要由镜头、图像传感器、VCM马达/底座、IR滤光片、电路板等部件组成。

手机摄像头线路板是连接摄像头模组、传感器、镜头等部件，实现电信号传输与控制，确保手机摄像头正常工作且具备高集成度、高稳定性、高散热性等特点的精密电子线路板。

手机摄像头线路板之模组的工作原理是被拍摄景物的光线通过镜头，经过滤光片滤除红外线，将可见光部分投射到CMOS图像传感器芯片，光信号通过光电二极管转换成电信号，然后通过模数转换电路（A/D）将获得的模拟信号转换成数字信号并对信号进行初步的处理后输出。

摄像头模组的主要原材料为光学镜头、CMOS图像传感器芯片、音圈马达，以及红外滤光片、基座、被动组件、基板、软板等其他辅助原材料。摄像头模组广泛应用于智能手机、智能汽车和物联网等行业。目前，智能手机是摄像头模组的主要应用市场，未来智能汽车和物联网将是摄像头模组主要的增量市场。

镜头

镜头是一种能够将光线汇集到图像传感器的一种装置，现代镜头一般是由几片透镜组成的镜头组。透镜按照材质分为玻璃（GLASS）和塑胶（PLASTIC），比如5P镜头代表由5片塑胶透镜组成的镜头，1G+5P则代表由一片玻璃透镜和5片塑胶透镜组成的玻塑混合镜头。

图像传感器

图像传感器，俗称Sensor，是摄像头模组的核心部件，主要有CMOS图像传感器和CCD图像传感器两种，其表面有几百或几千万个光电二极管，光电二极管受到光照后会发生光电效应，将光信号转化为电信号，它的好坏直接影响到了CCM的性能。

VCM

VCM，即电子学里面的音圈电机，是马达的一种，主要原理是利用一个永久磁场，通过改变马达内线圈电流的大小来控制弹片或动子的位置，带动镜头进行运动，从而实现镜头的自动对焦。

IR滤光片

IR滤光片的作用是滤除不能被人眼观察到的紫外光和红外光，将不要的光反射出去，去掉杂质防止影响偏色，减少杂散光，其特性对于最终摄像头的成像效果也有着至关重要的作用。

电路板

摄像头模组的基板由印制电路板（PCB）或柔性电路板、（FPC/FPCB）构成，负责将摄像头的光学组件和主处理器连接起来。

摄像头模组在当今社会中发挥着举足轻重的作用，其应用领域已经渗透到各个行业。在手机领域，摄像头模组承担着拍照、录像、人脸识别等功能，使得手机成为人们生活中不可或缺的智能设备。在汽车领域，摄像头模组则发挥着驾驶辅助、自动驾驶等功能，提高了驾驶安全性。此外，安防、金融、医疗、工业、物流、娱乐和航空等各个行业也都广泛应用了摄像头模组，其在监控、门禁、支付等方面得到了广泛应用，极大地方便了人们的工作和生活。

手机摄像头PCB未来将朝着集成度更高、性能更强、更轻薄且具备智能化功能的方向不断发展，以满足手机摄像技术不断提升以及多场景应用的需求。

具体来说，未来手机摄像头线路板在集成度方面会不断提高，以适应手机内部空间有限但功能需求不断增加的趋势；性能上会持续增强，为高像素、高帧率的拍摄以及复杂的图像处理算法提供稳定高效的支持；在轻薄化方面会不断突破，助力手机整体设计更加轻薄便携；智能化功能则体现在能够与手机的人工智能技术更好地结合，实现自动对焦、场景识别、图像优化等智能拍摄功能。
