一种嵌埋铜PCB制作方法

随着高频射频（RF）和功放（PA）等大功率电子元件对PCB散热能力的要求越来越高，业界开始引入了在印制板内部嵌入铜块的制造工艺，称之为嵌埋铜板。同时为节约高频材料的用料成本，只在射频线路部分设计为高频材料局部混压，目前大部分产品为两种工艺同时结合。将完成单面线路制作后的高频材料和散热铜块在压合前叠层之后埋入，同时散热铜块还要机械加工出相应的功能元件放置槽。现详细阐述高频材料局部混压嵌埋铜块的制造流程设计和工艺控制方法，以供业界同行参考。
1.型号特征
该嵌埋铜PCB产品的基本信息和规格如表1所示。

该嵌埋铜PCB的压合结构及铜块大小如图1、图2所示。

从图3嵌埋铜PCB的压合结构中可以看出，铜块两面均有铣槽，且L1-L2层铣槽刚好到铜块背面，铜块零损伤，L1-L2面通过背钻孔连通铜块形成散热孔。嵌埋铜制作过程中的半成品图如表2所示。

图3 嵌埋铜PCB压合结构图

    2.工艺制作流程
    开料（铜块、芯板、半固化片）→内层图形→内层AOI →内层OPE冲孔→内层铣板（L3-L4及假板芯铣槽）→铣半固化片→层压（放置铜块）→磨板→钻孔→定深钻孔→沉铜→填孔电镀→外层图形→图形电镀→蚀刻→外层AOI→阻焊塞孔→丝印阻焊→丝印字符→成型铣槽（1）→成型铣槽（2）→激光钻孔→沉金→测试→成型→FQC→FQA→包装。
    该制作流程中采用通孔与机械盲孔一起镀，激光钻孔主要为烧树脂，成型铣槽（1）与成型铣槽（2）均为控深铣槽。
    制作各工艺段的注意事项如下：
    （1）开料。
    L1-L2层所用材料为Rogers RO4350B，L3-L4为S1000材料，半固化片均为S1000；铜块由供应商提供，尺寸为（22×27.7×1.07）mm，尺寸公差为±0.04mm，厚度公差为+0.04mm，四个侧面与上下底面呈垂直90度，铜块表面平整无凹痕。
    （2）内层铣板和铣半固化片。
    将图1层压结构中所示的103部分L3-L4层芯板、4张半固化片1080 65%×4和102部分的假层芯板开窗（假层芯板需将铜蚀刻掉），开窗大小较铜块单边大0.076 mm；内层增加102假层的目的主要为预防半固化片过多，在压合半固化片开窗放置铜块时，半固化片与半固化片间错开导致铜块无法放入。
    （3）层压（放置铜块）。
    过棕化线时，铜块的放置需采用辅助工具，将铜块放入辅助工具中，水平过棕化，避免铜块掉入机器中。铜块只需一面及侧壁过棕化处理，另一面可不作处理。特别注意的是过完棕化之后需要检测是否有漏铜现象。具体棕化辅助装置及过棕化前后的图片如表3所示。
    层压之前的叠板方式要求铜块向上，主要目的是避免铜块掉落。其主要叠板方式及铜块的放置方式如图4所示。

图4层压叠板方式及铜块的放置

压合排版采用离型膜+铝片+缓冲垫制作，具体压合排版的方式顺序如表4所示。

压合之后的嵌埋铜PCB产品埋入铜块如图5示。

图5压合之后埋入铜块

    从压合之后的产品来看，铜块周围有溢胶，经过溢胶量的测定，溢胶范围在2 mm~3.5 mm。对压合后产品做切片分析，从切片可以看出铜块周围填胶饱满，填胶距离为88.8 mm；树脂溢出较铜面高出41.5 mm，具体切片图如表5所示。
    （4）磨板。

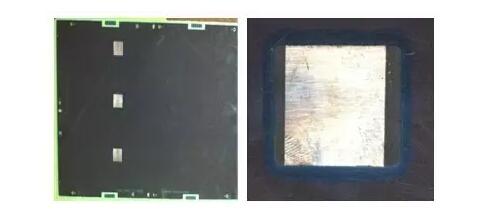

    采用单面磨板，将L4面铜块周围树脂磨尽，铜厚控制在0.5oz，磨板之后的嵌埋铜产品如表6所示。

表6磨板后嵌埋铜产品图示

（5）机械盲孔。
机械盲孔要求钻通L1-L2层，并与嵌埋铜块相连，主要目的是形成散热孔。具体的机械盲孔钻孔后、机械盲孔电镀后和机械盲孔电镀放大之后的图片如表7所示。

表7机械盲孔钻孔后及电镀后图示

（6）成型铣槽（1）及激光钻孔。
