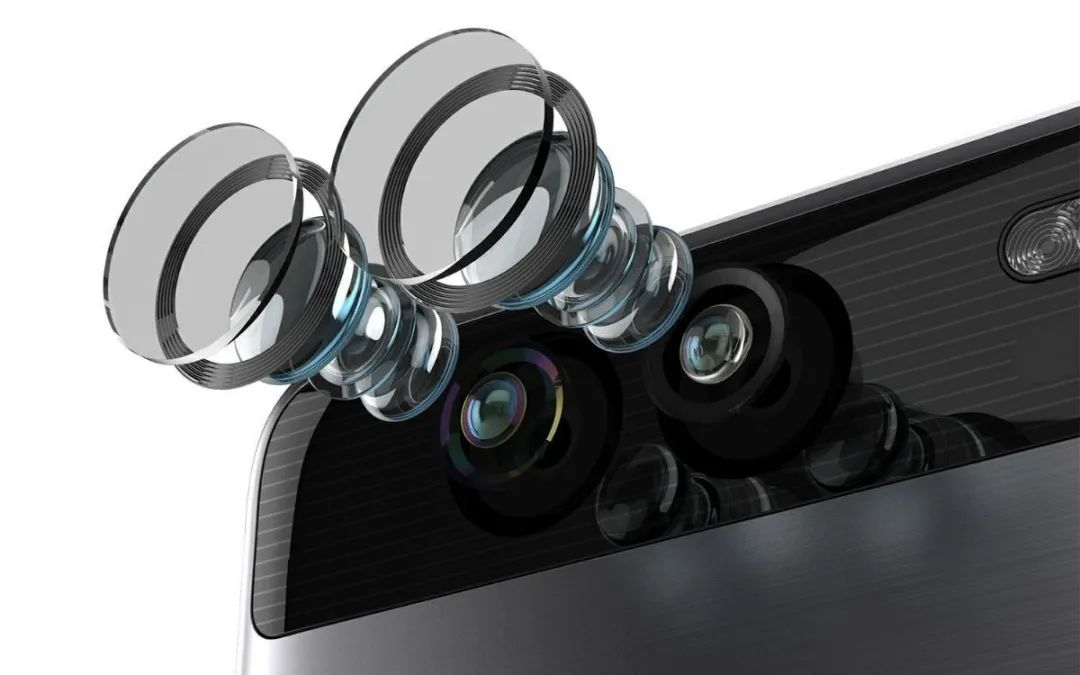

在如今的智能手机时代，拍照功能已成为衡量手机性能的关键指标之一。从日常的风景记录，到专业级的摄影创作，手机摄像头不断突破极限，为用户带来惊喜。而在这背后，

​

手机摄像头线路板中的高密度互连（HDI）技术，正悄然发挥着关键作用，重塑着人们的影像体验。​今天就来跟随一下小编的步伐一起来了解一下吧~

HDI 技术的核心在于其能够实现更为精细的线路布局和更高的元件集成度。传统线路板受限于线路宽度和过孔尺寸，在有限的空间内可容纳的元件数量和线路复杂度有限。而 HDI 技术通过采用激光钻孔、电镀等先进工艺，制造出微小的盲孔和埋孔，实现了不同导电层之间的高效电气连接。这些微孔的直径可小至几十微米，相比传统过孔大幅缩小，从而为更密集的线路铺设创造了条件。

​

在手机摄像头中，HDI 技术对成像质量的提升效果显著。一方面，它优化了信号传输路径。手机摄像头在拍摄时，需要将传感器捕捉到的大量光信号迅速转化为电信号，并传输至图像处理器进行处理。

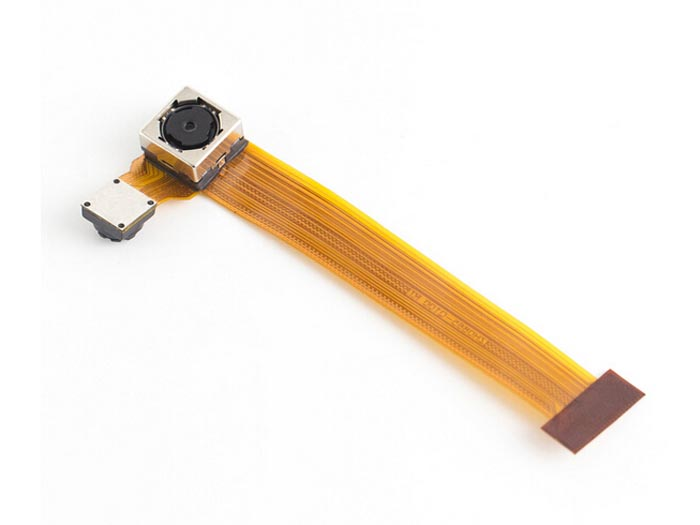

手机摄像头PCB凭借其精细的线路布局，能够有效减少信号传输的距离和干扰。例如，通过缩短传感器与处理器之间的信号线路，降低了信号在传输过程中的衰减和失真，确保图像数据能够高速、稳定地传输，为拍摄高清、细腻的照片和视频奠定了基础。在拍摄夜景等低光照场景时，稳定且快速的信号传输能够让摄像头更好地捕捉微弱光线，提升画面的亮度和清晰度，减少噪点的产生。​

另一方面，HDI 技术助力实现了更强大的功能集成。随着手机摄像头功能的日益丰富，如光学防抖、自动对焦、多摄协同等，需要在有限的空间内集成更多的电子元件。

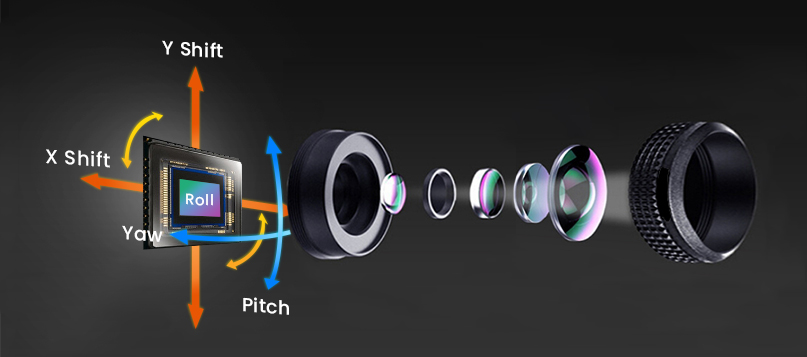

HDI 线路板的高集成度特性恰好满足了这一需求。以光学防抖功能为例，该功能需要通过音圈电机（VCM）来精确控制镜头的微小位移，以抵消拍摄时的手部抖动。HDI 线路板能够在狭小的空间内，巧妙地布局 VCM 的驱动电路、传感器以及相关的控制芯片，实现各部件之间的精准协同工作。此外，对于多摄手机而言，HDI 技术可以将不同焦距的摄像头模块与相应的图像处理电路紧密集成在一起，使手机能够快速、准确地切换不同镜头，实现无缝的变焦拍摄体验。​

HDI 技术还在推动手机摄像头向小型化和轻薄化方向发展。在追求手机外观轻薄的当下，手机内部空间愈发紧凑。

HDI  PCB通过缩小线路和过孔尺寸，减少了自身所占的空间，为摄像头模组的小型化设计提供了可能。这意味着手机厂商可以在不增加手机厚度的前提下，搭载更强大的摄像头系统，提升手机的整体竞争力。​

随着科技的不断进步，HDI 技术也在持续创新。未来，它有望进一步提升线路的精度和集成度，为手机摄像头带来更卓越的性能。例如，更高阶的 HDI 工艺可能实现纳米级的线路宽度，进一步提升信号传输速度和稳定性，支持手机拍摄更高分辨率、帧率的视频，以及实现更复杂的拍摄功能，如实时 HDR 视频拍摄、超高清夜景视频等。​

线路板厂讲HDI 技术作为手机摄像头线路板的关键技术，正从多个维度重塑着人们的影像体验。它不仅提升了成像质量，丰富了拍摄功能，还推动了手机摄像头向小型化、轻薄化发展。在未来，HDI 技术将继续引领手机摄像头技术的创新，为用户带来更加精彩的摄影体验 。
