在电子设备不断追求高性能与轻薄化的当下，盲埋孔电路板凭借其独特的技术特性，成为实现高密度布线、卓越性能与小型化设计平衡的关键。那么，它究竟如何达成这一完美平衡？​​

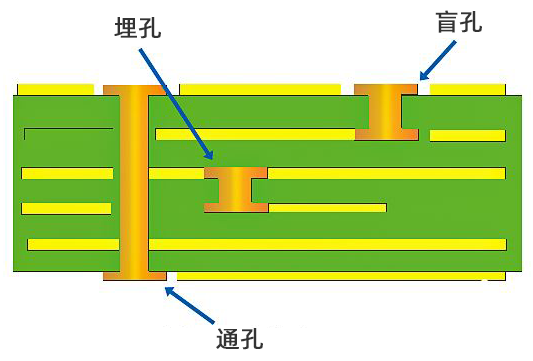

盲埋孔电路板最大的优势在于大幅提升布线密度。传统通孔电路板需穿透整个基板实现连接，占用大量空间且限制布线灵活性。而盲埋孔技术通过仅在部分层间打孔（盲孔从表面层延伸至内部特定层，埋孔则完全位于内部层之间），无需贯穿整个基板，极大释放了表层与内层的布线空间。这种设计允许线路在更小的区域内交错布局，使电路板单位面积可容纳的线路数量呈指数级增长，满足了 5G 通信、人工智能等高集成度电子设备对复杂电路的需求。​

盲埋孔PCB在性能优化上，同样表现卓越。由于减少了通孔带来的寄生电容和电感，信号传输过程中的损耗与干扰显著降低，信号完整性得以保障。以高速数据传输场景为例，盲埋孔结构可有效减少信号反射与串扰，确保高频信号的稳定传输，为服务器、交换机等设备提供可靠的信号支持。此外，盲埋孔电路板通过合理的层间连接设计，优化了电源与接地平面的布局，增强了抗电磁干扰能力，进一步提升设备的稳定性与可靠性。​

线路板小型化目标的实现，正是基于高密度布线与高性能的双重支撑。盲埋孔电路板凭借高布线密度，可将原本分散的功能模块整合在更小的基板上；同时，优异的信号传输性能使得设备无需额外的补偿电路或散热结构，间接缩小了整体体积。在智能手机、智能手表等消费电子产品中，盲埋孔电路板的应用让设备在集成更多功能（如多摄像头模组、5G 天线）的同时，仍能保持轻薄机身。这种 “小身材、大能量” 的特性，让盲埋孔电路板成为现代电子设备小型化设计的首选方案。​

PCB厂讲从高密度布线到性能强化，再到小型化落地，盲埋孔电路板将看似矛盾的技术需求巧妙融合。随着半导体技术的迭代与电子设备需求的升级，这种在密度、性能与小型化间达成完美平衡的电路板技术，必将在更多领域发挥核心作用，推动电子产业迈向新高度。
