在电子设备日益追求轻薄化、高性能化的今天，盲埋孔线路板凭借其高密度、高集成的特性，成为支撑现代电子科技发展的重要基石。这些线路板中的盲埋孔如同电路的 “隐形脉络”，虽肉眼难见，却承担着关键的电气连接功能。

盲埋孔线路板厂正是通过一系列精密工艺，将这些 “隐形脉络” 巧妙编织，赋予电子设备强大的性能。​

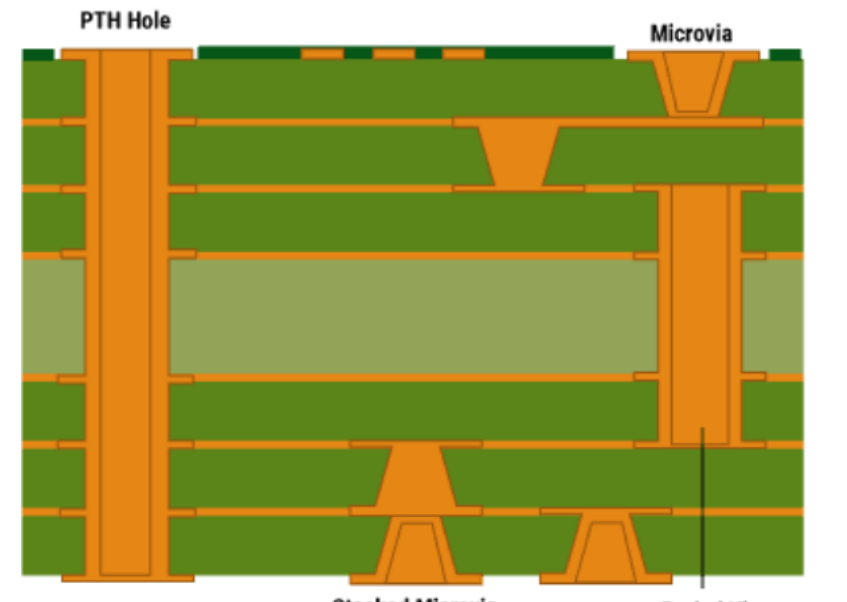

盲埋孔线路板的精密工艺，首先体现在钻孔环节。盲孔是指仅连接线路板表层与内层的孔，埋孔则是完全隐藏于内层之间的孔，二者的加工精度直接影响线路板的性能。工厂采用高精度数控钻孔机，结合激光定位技术，能够在厚度仅为 0.1 毫米的基板上钻出微米级的小孔。这些钻孔设备配备先进的伺服控制系统，可将钻孔偏差控制在极小范围内，确保孔位精准，为后续的线路连接奠定基础。​

电镀工艺也是打造 “隐形脉络” 的关键步骤。钻孔完成后，需要在孔壁和线路表面进行电镀，以形成导电层。

盲埋孔PCB通常采用脉冲电镀技术，该技术通过精确控制电流的通断时间和强度，使金属离子在孔壁和线路表面均匀沉积，形成致密、平整的电镀层。相比传统电镀工艺，脉冲电镀能有效减少孔内空洞、镀层不均等问题，保障电流传输的稳定性和可靠性。​

层压工艺在盲埋孔线路板制造中同样不可或缺。为实现多层线路的堆叠与连接，工厂会将带有盲埋孔的基板与半固化片、铜箔等材料进行层压。

电路板在层压过程中，需精确控制温度、压力和时间参数。通过高温高压，半固化片融化填充孔内和层间间隙，使各层材料紧密结合。先进的层压设备配备真空系统，可排除层间空气，避免气泡产生，确保线路板的整体性能和可靠性。​

除了上述核心工艺，盲埋孔线路板厂还会运用高精度的线路蚀刻、自动光学检测（AOI）等技术。

线路蚀刻通过化学腐蚀方法，将铜箔按照设计要求蚀刻成精细的线路图案；AOI 技术则利用光学成像原理，对线路板进行全检，及时发现线路短路、开路、钻孔偏移等缺陷。​

正是凭借这些精密工艺的协同运用，盲埋孔线路板厂才能将看似简单的基板，转化为布满 “隐形脉络” 的高性能线路板。

线路板广泛应用于智能手机、服务器、5G 通信设备等高端电子领域，为现代科技的飞速发展提供了坚实支撑 。​
