HDI板技术创新驱动发展​

（一）线路与孔径精细化​

为契合电子产品更高集成度需求，HDI 板正朝着更精细线路与孔径方向前行。极紫外光刻（EUV）等前沿制造工艺崭露头角，有望将线路宽度与孔径尺寸推进至纳米级，极大提升单位面积电路布线密度，让电子设备在有限空间内集成更多功能。​

（二）高速信号传输优化​

5G 通信、人工智能、大数据中心等领域的迅猛发展，对 HDI 板信号传输速率和稳定性提出严苛要求。研发低介电常数、低损耗因子的新型材料，结合优化线路设计与层叠结构，可有效降低信号传输衰减与干扰，保障数据高速、精准传输。​

高密度互连板拓展多元应用领域​

（一）新能源汽车领域新机遇​

新能源汽车产业蓬勃兴起，为 HDI 板带来广阔市场空间。车载信息娱乐系统、自动驾驶辅助系统、电池管理系统等，都依赖 HDI 板提供稳定电路连接。汽车电子对 HDI 板的可靠性、耐高温、抗震动等性能要求极高，促使企业针对性开发产品。​

（二）医疗设备领域潜力大​

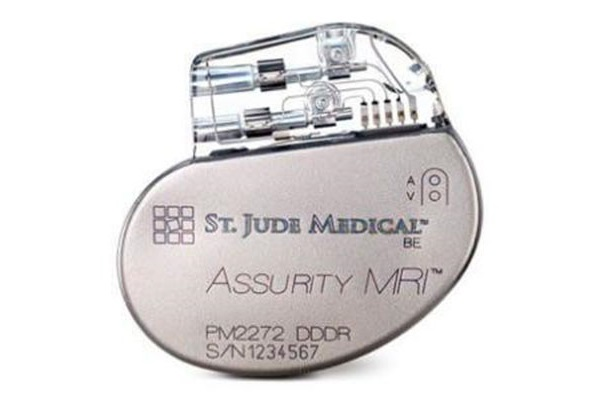

随着可穿戴医疗设备、便携式诊断仪器的日益普及，HDI 板凭借轻薄、高集成特性，契合医疗设备微型化、智能化趋势，助力实现更精准医疗监测与诊断，在医疗设备领域的应用前景十分广阔。​

HDI PCB践行绿色制造理念​

面对环保法规趋严和社会对可持续发展的重视，绿色制造成为 HDI 厂发展必然选择。生产中采用环保材料与工艺，减少废水、废气、废渣排放，研发无铅、无卤电路板材料，优化蚀刻、电镀流程，降低化学药剂使用与废弃物产生，既保护环境，又提升企业社会形象与市场竞争力。同时，提高资源利用效率，实现原材料循环利用，也是绿色制造的重要内容。​

推进智能化生产与管理​

引入人工智能、大数据、物联网等技术，HDI 厂可实现生产过程实时监控与智能优化。通过传感器收集设备运行、生产工艺参数等信息，借助人工智能算法分析，及时察觉质量问题与设备故障并自动调整参数，提高生产效率与产品良率。利用物联网实现供应链智能化管理，实时掌握原材料库存、订单进度等，优化资源配置，降低运营成本。​

HDI 厂在未来发展中，需紧紧围绕技术创新提升产品性能，积极拓展应用领域，坚定践行绿色制造理念，大力推进智能化升级，如此方能在激烈市场竞争中抢占先机，实现可持续发展，为电子产业持续进步贡献力量。
