一、HDI是什么？

HDI即高密度互连板(High Density Interconnection，HDI)，指线路密集、高多层、钻孔小于0.15mm的电路板。HDI采用加层法及微盲孔制造，通常有1阶，2阶任意互连多种形式。

HDI常应用于中高端消费电子，及对板子要求较高的领域，比如手机、笔记本、医疗器械、军工航空等。

二、HDI板的起源

谈到HDI板的起源，就不得不提到美国。

1994年4月，美国印制板业界组成一个合作性社团ITRI(Interconnection Technology Re search lnstitute)，集多方力量研究电路板制造技术，HDI就诞生于这个社团。

5个月后，即1994年9月，ITRI开展高密度电路板的制作研究，该项目特称为October Project。经过约三年的研究，1997年7月15日，ITRI公开研究成果——出版评估了微孔的Octoberproject phase1 round2报告，由此正式展开“高密度互连HDI”的新时代。

自此，HDI高速发展，2001年，HDI成为手机板与集成电路封装载板的主流。

三、生产HDI板的工厂，需要具备哪些基本条件？

HDI属于高端电路板制造，无论从设备、人才还是生产管控方面来看，都有较高的门槛。

设备方面，HDI需要全新的设备，前期投入资金十分庞大。

• CO激光成孔机，平均每部50~60万美元
• 水平镀铜生产线 PTH/CuPlating，平均250~300万美元
• 细线曝光的激光直接成像设备，超100万美元
• 细线与阻焊曝光的设备，超100万美元
• 精密压合机，同样百万美元以上
•

一条完整的HDI设备产线，单是设备投入都要好几百万甚至上千万。此外，为放置各种先进设备，还必须配有无尘车间。

人员方面，HDI生产需要配备多名专业的工程师。包括激光钻孔工程师、HDI压合工程师、HDI全流程工艺工程师、线路工程师、阻焊工程师、高级工程研发人员等，可见其生产操作的技术门槛是较高的。

生产管控方面，HDI板厂需要拥有完整的生产体系，全工序不外发，严控产品质量。

以上三点，是考察一家HDI板厂是否可靠的三个基本要点。

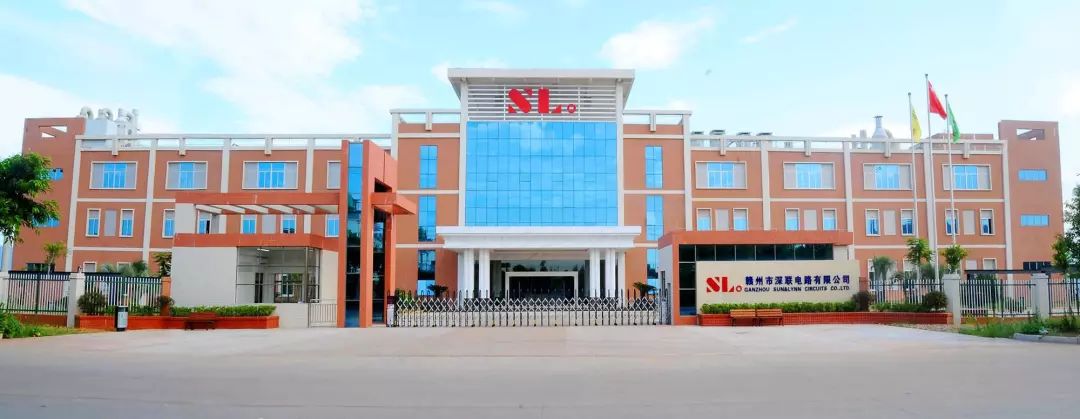

深联电路简介
深联电路作为专业的PCB生产厂家，成立22年来，始终坚持“全面品管，品质零缺陷，客户完全满意”为品质方针，以专业化的生产技术，先进的生产设备和管理模式赢得了客户的好评。先后获评国家级“高新技术企业证书”、“广东省工程技术研究中心”、“第七批国家级绿色工厂”并在2022年”全球百强PCB排行47”、2023年”中国电路（CPCA）百强排行综合21”、 “内资PCB百强企业排名10” 等荣誉，并设有印制电路板工程技术研究中心及实践教学科研基地，发展成为中国颇具价值的PCB制造企业，坚持以品质为核心，以技术为驱动，为客户提供高品质、高性能的PCB产品。
