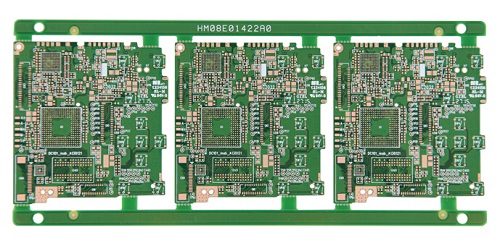

高密度互连线路板(HDI)是指孔径在6mil以下，孔环之环径（Hole Pad）在0.25mm以下者的微导孔，接点密度在130点/平方时以上，布线密度于117点/平方时以上，其线宽间距在3mil/3mil以下的电路板。

    一种技术的迅速发展必然有相关领域的发展做支撑,HDI板快速发展就是以材料以及技术两个方面的发展做基础的。

    一、材料方面

    HDI板对材料提出了很多新的要求,如更好的尺寸稳定性,抗静电迁移性,无粘胶剂等,诸多新的要求不断推动新材料的诞生,典型的有以下几种。

    1.涂覆树脂铜箔(Resin Coated Copper foil,RCC)

    RCC主要有三种类型,一种是聚酰亚胺金属化膜;第二种是使用与膜的化学成分相似的胶粘剂将聚酰亚胺膜与铜箔层压复合在一起,层压后胶粘剂与薄膜及铜箔不分离,也称纯聚酰亚胺膜;第三种是通过将液体聚酰亚胺浇铸到铜箔上,然后进行固化形成聚酰亚胺膜,也称浇铸聚酰亚胺膜。RCC厚度薄、质量轻、挠曲性和阻燃性好、特性阻抗更匹配、尺寸稳定性好,在HDI多层板的制作过程中,取代传统的粘结片与铜箔的作用,作为绝缘介质和导电层,可以用传统压制成型工艺与芯板一起压制成型,然后采用非机械钻孔方式,如激光等,形成微孔(Mi2crovia)互连。为了满足HDI应用对基材的性能的特殊要求,具有感光能力的液态聚酰亚胺已被研制出来,NittoDenko和Toray开发的几种液态的聚酰亚胺树脂作为HDI软板的基材已经商品化。这些液态聚酰亚胺树脂已大量应用于采用无线悬浮设计的硬盘中,并将成为IC封装主要的绝缘材料。该材料相对聚酰亚胺薄膜成本较高,为了降低成本完善产品功能,新的技术有待研发。

    RCC的出现和发展使PCB 产品类型由表面安装(SMT)推向芯片级封装(CSP) ,使PCB 产品由机械钻孔时代走向激光钻孔时代,推动了PCB微小孔技术的发展与进步,从而成为HDI板的主导材料。
