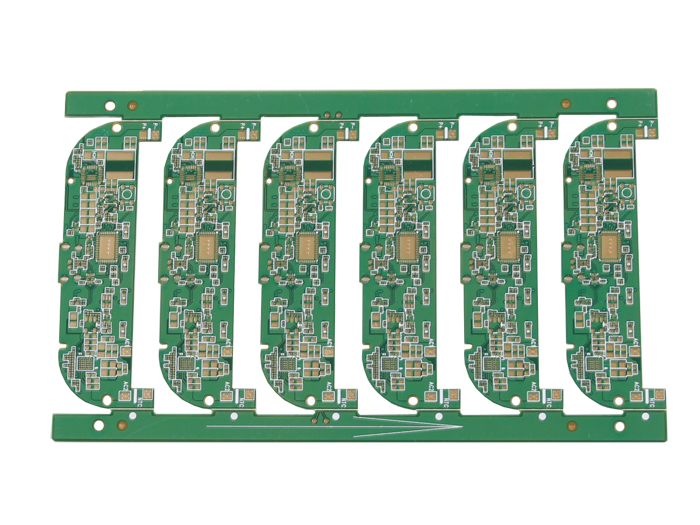

HDI 线路板（High Density Interconnect，高密度互连线路板）是一种采用先进技术制造的印刷电路板。它具有高布线密度、微小孔径和薄型化的特点。HDI 线路板通过使用盲埋孔技术、精细线路制作以及特殊的层间连接方式，实现了在有限的空间内集成更多的电子元件和电路功能。这使得电子产品能够在更小的体积内实现更强大的性能，满足了现代电子设备对小型化、多功能化和高性能的需求。在消费电子、通信设备、汽车电子等领域，HDI 线路板得到了广泛的应用。

HDI PCB（高密度互连印刷电路板）的制造工艺流程是高度复杂和先进的，它允许更小的组件和更高的电路密度。以下是HDI PCB制造的基本步骤：

1. 设计和布局：首先，工程师使用专业软件设计电路图和PCB布局。

2. 核心材料准备：使用特殊的树脂铜覆铜板（CCL）作为PCB的核心层。

3. 钻孔：在PCB上钻出所需的孔，包括通孔、盲孔和埋孔。

4. 电镀：对孔进行化学镀铜或电镀，形成所需的导电路径。

5. 层压：将多个PCB层通过层压机压合并固化，形成多层结构。

6. 影像转移：将设计图案转移到PCB表面，通常使用光刻胶和曝光机。

7. 蚀刻：使用化学或激光蚀刻技术去除未被光刻胶保护的铜层。

8. 去膜和清洁：去除光刻胶并清洁PCB表面。

9. 孔金属化：对盲孔和埋孔进行孔金属化，以实现层间连接。

10. 表面处理：根据需求，对PCB表面进行镀金、镀锡、OSP（防氧化）等处理。

11. 最终检验和测试：对PCB进行电气测试和物理检验，确保质量。

12. 组装：将电子元件安装到PCB上，可以是通孔插装或表面贴装。

HDI PCB制造技术包括顺序层压、任意层互连（Any Layer Interconnect, ALIVH）和微盲孔技术等。这些技术允许更小的孔径、更薄的板材和更高的互连密度，满足现代电子设备对小型化和高性能的需求。

HDI PCB制造是一个不断发展的领域，随着技术的进步，新的制造工艺和材料不断被开发出来，以满足市场对更高性能和更小尺寸电子设备的需求。

线路板厂关于HDI 线路板的制造工艺复杂且要求严格。从基板的选择到线路的制作、孔的加工以及层间的连接，每一个环节都需要高精度的设备和精湛的工艺技术。例如，激光钻孔技术被广泛应用于制作微小孔径的盲埋孔，确保层间连接的可靠性。同时，为了保证良好的信号传输性能，HDI 线路板需要进行严格的阻抗控制和信号完整性测试。此外，随着电子产品的不断升级，HDI 线路板也在不断创新和发展，如更高层数的 HDI 线路板、刚挠结合的 HDI 线路板等，为电子产业的发展提供了有力的支持。
