做好HDI板PCB布局设计,这些流程和功能一定要清楚

2020-07-07 03:40

PCB模块化布局思路

  面对如今硬件平台的集成度越来越高、系统越来越复杂的电子产品,对于HDI板布局应该具有模块化的思维,要求无论是在硬件原理图的设计还是在PCB布线中均使用模块化、结构化的设计方法。作为硬件工程师,在了解系统整体架构的前提下,首先应该在原理图和PCB布线设计中自觉融合模块化的设计思想,结合PCB的实际情况,规划好对PCB进行布局的基本思路,如图9-5所示。

图9-5  PCB布局基本思路规划

固定元件的放置

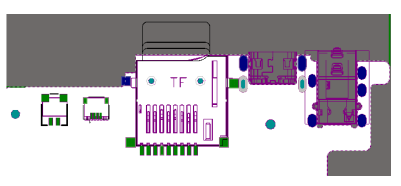

  固定元件的放置类似于固定孔的放置,也是讲究一个精准的位置放置。这个主要是根据设计结构来进行放置的。对元件的丝印和结构的丝印进行归中、重叠放置,如图9-6所示。板子上的固定元件放置好之后,可以根据飞线就近原则和信号优先原则对整个板子的信号流向进行梳理。

图9-6  固定元件的放置

原理图与PCB的交互设置

  为了方便元件的找寻,需要把原理图与PCB对应起来,使两者之间能相互映射,简称交互。利用交互式布局可以比较快速地定位元件,从而缩短设计时间,提高工作效率。

  (1)为了达到原理图和电路板两两交互,需要在原理图编辑界面和PCB设计交互界面中都执行菜单命令“工具-交叉选择模式”,激活交叉选择模式,如图9-7所示。

  (2)如图9-8所示,可以看到在原理图上选中某个元件后,PCB上相对应的元件会同步被选中;反之,在PCB上选中某个元件后,原理图上相对应的元件也会被选中。

图9-7  激活交叉选择模式

图9-8  交叉选择模式下的选择
